一、产品简介
虹润nhr-7400r系列液晶四路人工智能调节记录仪采用真正的人工智能算式,仪表启动自整定功能,可以根据被控对象的特性,自动寻找优参数以达到很好的控制效果,无需人工自整定参数。控温精度基本达±0.1℃,无超调、欠调,达国际水平。四路独立pid调节,可根据生产控制要求切换选择单点控制与程序段控制两种方式。可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示,并配合各种执行器对电加热设备和电磁、电动阀进行pid调节和控制、报警控制、数据采集等功能。
二、工作原理及解决办法
福建顺昌隆昌化工有限公司为大型氯碱企业,年产1.2万吨离子膜烧碱,主要设备和工艺从国外引进,在行业中处于地位。 该企业在生产过程中会产生每天约50吨左右的污水,全部汇入均质池进行循环搅拌中和。污水的ph值变化范围大,以前需要操作工现场检测ph值,凭经验加入酸或碱进行中和,反复循环,直至ph值符合环保要求(6~9)后才进行间歇排放。这样操作不仅速度慢,在雨季来不及处理;操作工的劳动强度大;加酸或碱的量很难恰到好处,容易造成酸碱浪费;排污经常超标。

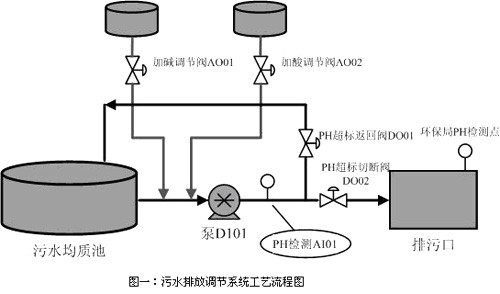

为确保排放污水ph值100%的合格,该公司加大了环保自控的投入,安装了一台进口ph计和两台气动调节阀。以下是该公司污水排放调节系统的工艺流程图。
经过工艺研究和对比,从现场操作工方便操作、及时干预和监控,价格性能比,安装电缆成本等方面考虑,最终选用了虹润仪表最新推出的过程控制器nhr-7400。基于nhr-7400强大的控制能力,灵活多变的可编程序能力,长时间曲线记录等功能,简单组态后即投入使用,轻松地满足了对污水ph处理的要求。

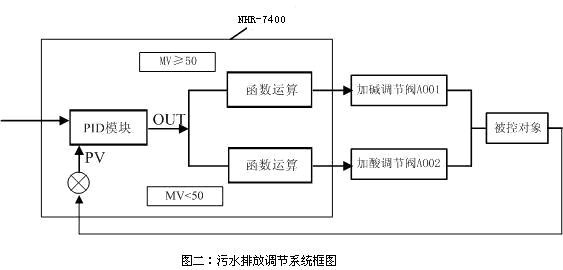

污水中和处理的ph值控制是一个复杂的非线性控制,需要采用分程控制和非线性处理。分程控制使用一个pid模块来控制两个ao输出给对应的调节阀。常规的pid控制都是线性的,直接用于ph控制效果不理想。利用nhr-7400的函数运算功能可对pid输出进行非线性处理,补偿了ph值的非线性。另外,通过对目标值设置一定的死区,既可以保证了排放要求,又减少了合格范围内无谓的酸碱消耗;通过设置ph高低限报警继电器的输出可实现污水合格排放的自动控制。
nhr-7400过程控制器提供了丰富、强大的表达式运算功能,支持56种函数运算,包括数学运算、关系运算、逻辑运算、条件运算、特殊功能函数、统计功能函数等。
三、结束语
隆昌化工自10年6月投运污水ph中和控制以来,取得了很好的效果,减少了岗位劳动强度,并且污水操作岗位和其它岗位合并,直接减少操作工4名;酸碱用量每天最少节省0.01吨,全年可节省5吨酸碱,减少消耗5万元以上;污水处理能力大大加强,再也没有受到环保部门关于污水超标的处罚。这一系统的成功投运为大流量连续污水处理摸索出了一条实际可行的方法,环保局对这一技改项目给予了充分肯定,并向其它化工、冶炼等企业推广。
