一、摘要
在血液病房中,对温度,湿度以及光照的要求相当高,为了提高自动化程度,在上海某医院血液病房的空调系统中加入了温湿度监控系统。采用15英寸中国台湾威伦通触摸屏做上位机,虹润nhr系列仪表做采集数据和控制输出。实现了对空调机组、冷水机组、辅助房间以及各个病房的温度、湿度和各个开关量的实时采集和显示。
二、产品的市场背景
从人体的热舒适度与健康出发,要对室内温度、湿度以及光照度进行全面控制。传统的空调系统采用温湿度联合处理存在诸多的弊端;首先经过冷凝除湿后的空气虽然湿度满足要求,但温度过低,有时还需要再热,造成能源的浪费与损失;其次通过冷凝方式对空气进行冷却和除湿,难以适应室内实际湿热比的变化,影响室内热舒适性;最后通过表冷器对空气进行降温除湿温,容易引起霉菌滋生,并通过空调系统传播,造成室内空气品质下降。新型独立设计的空调系统,针对不同的气候条件、不同类型的建筑、结合节能热点,通过采用新风来承担排除室内余湿、co2以及人/物的异味,以保证室内空气质量;室内的显热则通过另外的系统来排除(或补充),这样有效避免了传统传统空调系统热湿联合处理时存在的问题。从自动化控制角度出发,在空调系统中加入了温湿度监控系统,可以有效地解决能源管理,提高病房的舒适度。下面是虹润nhr系列仪表在血液病房温湿度监控系统中的应用。
三、产品的技术原理
1、系统的硬件组成

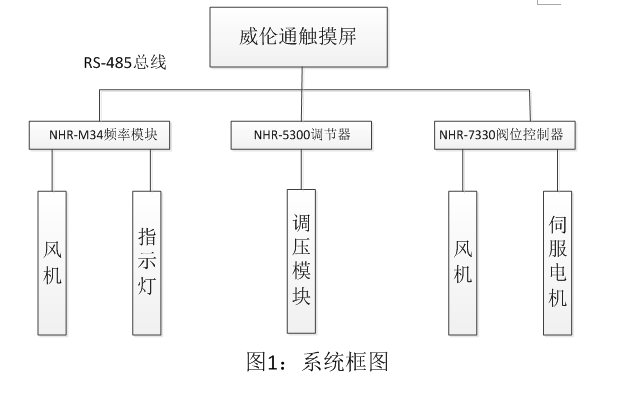

系统的硬件组成如图1所示。
2、系统功能
1)温度湿度控制自动/手动切换功能;
2)风机运行/备用切换控制;
3) 病人入住消毒相互连锁控制:停止、准备、自净、入住;
4) 病房灯光远程调整;
5)病房漏电报警功能;
6)威伦通触摸屏负责工业现场连接的所有仪表进行方位的监控、数据采集和各项事务的处理;
四、产品的应用
1、威伦通触摸屏控制

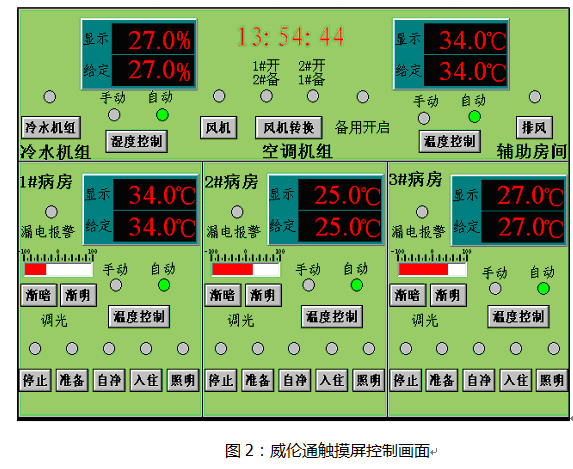

威伦通触摸屏可实现系统的集中管理和分散控制,方便领导层的管理工作,它和nhr系列仪表之间采用rs-485通讯,具有信号传输距离远,抗干扰能力强,稳定性高等特点。威伦通触摸屏控制画面如图2所示。
2、系统配置
1)触摸屏
中国台湾威伦通触摸屏具备高精度、高可靠性、显示形象直观、界面友好、使用操作方便、易于功能扩充等突出特点;不仅可运行wince 、linux等各种嵌入式操作系统及软件,也可运行windows 98等pc操作系统及软件,应用丰富灵活。显示屏采用15英寸tft真彩色液晶屏幕,配合触摸式屏幕操作,显示画面直观清晰,操作简便。它采用cf电子盘,解决了普通硬盘不耐震动的问题,可应用于工业现场。具有一个rs232通讯接口、1个rs485通讯接口,1个并行打印口、1个usb接口、1个ps/2鼠标接口,1个键盘接口、1个rj45以太网口。操作系统采用win ce作为操作系统,win ce操作系统具备高稳定性、操作简单、系统资源消耗少等特点,被广泛应用于工业控制嵌入系统中,方便用户组态。它与虹润全系列仪表配套使用共同构成仪表总线系统。
2)虹润全系列仪表配置
nhr-m34用于在计算机控制系统中作为开关量输入输出(i/o)接口,它采用rs485通迅接口与计算机通讯,可为计算机提供廉价而高可靠性的开关量输入与输出;nhr-m34采用光电隔离技术,可进行模块式组合,在该系统中采用nhr-m34频率检测模块用来对风机、冷水机组、空调风机的开关以及各类指示灯等现场的开关量进行采集和控制,输出模块可选择继电器输出和oc门输出;nhr-m34 只需进行波特率和通讯地址两项设置,安装方式采用导轨安装方式。
nhr-5300系列人工智能温控器/调节仪是国产先进的仪表,内部采用了高性能的asic芯片和模块化硬件设计,在输入、输出信号上均采用了数字校正技术,以消除稳定性较差的可调电阻所带来的误差;通过自动调零技术的应用可长期使用而不会产生零点漂移,测量数字精确稳定;具有多种输入、输出规格和报警方式设置。电源可在85-264vac(50-60hz)宽范围内波动,在强干扰的环境下也能保证测量的精度和工作的稳定性。在该系统中,根据系统需要用来对3个病房的温度检测和控制、冷水机组的湿度检测和控制、以及3个病房中调光的控制输出,调光输出为4-20ma信号来控制移相可控硅输出,从而达到调光效果。
nhr-7330系列阀位反馈控制器具有人工自整定功能、手动/自动无扰动切换操作功能和大屏幕汉显记录输出状态和显示输出值等,以及用作伺服放大器直接控制阀门位置的比例输出。在该系统中使用nhr-7330仪表进行空调机组的温度检测以及伺服电机的正反转控制。
3)软件配置
主要功能:温度、湿度的实时显示;在自动控制情况下用户可设定温湿度的给定值;在触摸屏上用户可以做以下操作:温湿度控制方式的切换;空调机组风机转换;冷水机组、排风机、风机的启停;调光亮度控制;病房指示灯的开关。可以观察到各个设备的工作状态。
4)产品图片 :

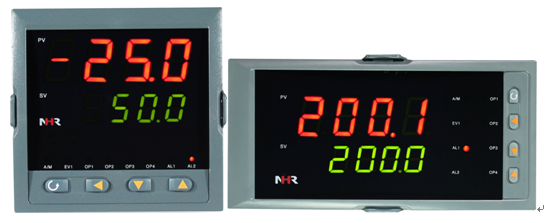

nhr5300系列人工智能温控器/调节仪
nhr7330阀位反馈控制器
nhr-m34频率开关量输入输出模块
五、结论
采用nhr系列仪表与中国台湾威伦通触摸屏pc组成的上海某医院血液病房监控系统已经运行一年,运行状况良好。采用nhr系列产品系统组态简单、方便;功能可靠、稳定。
